煙氣電伴熱復合管電氣指標及溫控安裝說明
2014-3-14 來源： 瀏覽：5435

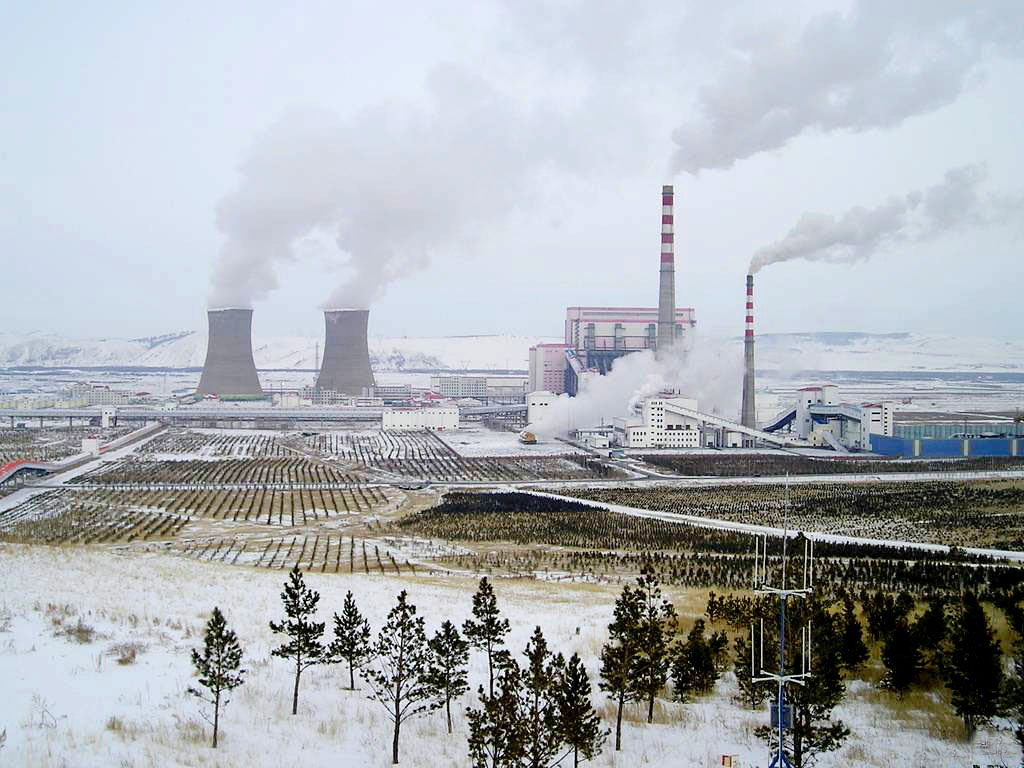

采樣電伴熱復合管是煙氣在線監測系統（抽取式）的一個部件，目的是保持從煙囪中抽取煙氣送到煙氣預處理器過程中的煙氣溫度，防止由于結露，引起煙氣成分的改變，使分析測量的數據產生偏差。

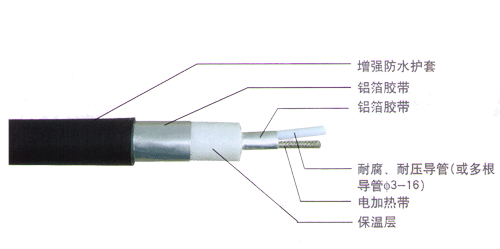

取樣采樣復合管中的取樣導管可以選用不同的材質，如PFA、FEP、PTFE，或不銹鋼管。伴熱帶可以選用中、低、高溫度伴熱，另外還可以添加補償導線、電源線等。
一、電氣指標
1.自限溫低溫伴熱帶功率15-35W/m（10℃時的功率），中溫伴熱帶40-60W/m，高溫伴熱帶50-70W/m，恒功率伴熱帶10-50W/m。
2.額定電壓：220V，380V
3.最大連續加熱長度＜100m，＞100m需特殊工藝處理。
4.配備斷路器 電流值30A 若復合管長度≥15m時，應配備自限溫伴熱帶專用自動限流器HY01—B—220／35--100型（可另外提供）。
5.伴熱帶系統一個回路
二、熱工指標
1.在－20℃環境溫度，15m／s風速情況下，管內保持溫度40～120℃。
2.采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏（常溫狀態下）。
3.采樣管可在＜200℃溫度下長期工作。
三、安裝指標
1.復合管的最小曲率半徑0.5m。
2.最大連續安裝長度150m。
3.最低安裝溫度－10℃（在－30℃～－40℃時采取適當措施）。
4.最小固定距離：垂直方向5m，水平方向2m。
注：施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。
四、溫控安裝說明：
溫控器、固態繼電器、PT100探頭、請按說明書接線，PT100探頭預埋方法：把伴熱管線從加熱導線接線處往上1.5米處割開一小口，把部分保溫棉取出，然后把探頭放在加熱導線旁，再把取出的保溫棉埋進小口處，用電工膠布封口（注意：請小心開口，勿損壞管芯與導線），安裝結束后，高度溫控器需進入溫控器程序，第二組進行調試：首先按說明書把PT100值及固態繼電器設置匹配好；然后設置所需溫度即可。
五、需遵循的安裝程序
由于伴熱采樣復合管中自限溫伴熱帶和恒功率伴熱帶的特性，對于伴熱帶的選用安裝則不詳盡。經過數年的工程實踐，諸多人為因素導致破壞。因此我們認為：前期工作對設計圖與工程實況要進行核對是非常重要的。
安裝前的準備工作
1．對耐腐伴熱采樣復合管施工前復查，保證運輸過程中無損傷
2．工程設計與工程實際情況進行核對，例如工程所在地氣象資料：年極端最低溫度、環境的濕度、風速等。（沿海地區還要考慮鹽霧影響）；
3，對自限溫伴熱帶、恒功率伴熱帶、采樣導壓管進行檢測（檢測完畢后要用熱縮性套管進行封閉）。
4，設計的配電容量是否滿足自限溫伴熱帶和恒功率伴熱帶的要求，其中自 限溫伴熱帶具有PTC特性，啟動電流較大，通常被設計者、使用者疏忽。在工程中已多次發現，開關選擇適合大小的配電容量.
六、安裝注意事項：
施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。
a.要將伴熱帶的尾端封閉好，防止伴熱帶兩線芯短路，使伴熱帶燒毀。
b.伴熱帶的屏蔽層必須接地，以防引起觸電傷亡事故。
c.接電源的一端要使用我公司專用的中間接線盒或電源接線盒，避免事故隱患。
d.配電開關安裝漏電保護器。
安徽環瑞伴熱采樣復合管獲國家專利證書多項國家防爆電氣中心防爆合格證書。
