淺析：電伴熱帶的幾項獨特之處和不足之處
2013-9-12 來源： 瀏覽：9711
淺析：電伴熱的幾項獨特之處和不足之處
電伴熱中具體包括了多種材質，規格的系列產品，每一種電伴熱帶的具有獨特之處與不足之處，在特定場合發揮出其同類無法比擬的優越性。但是，不可能將所有的優點都基于一種伴熱帶上，比如，MI加熱電纜與恒功率電熱帶，MI加熱電纜是一種致密度很高的堅實體，結構堅固，耐高溫但是柔軟性沒有恒功率加熱電纜好，恒功率使用長度長可任意剪切，但是在耐溫耐扭絞，拉，摩擦方面卻沒有MI加熱電纜性能好，由此可以看出，一個電伴熱上你不可能要求即有好的柔軟性又要耐高溫耐摩擦，這是相互矛盾的。所以我們需根據實際安裝，設計需要，正確的選型。以下為自限溫電熱帶，恒功率發熱電纜，MI加熱電纜的工作原理、產品參數及特點。

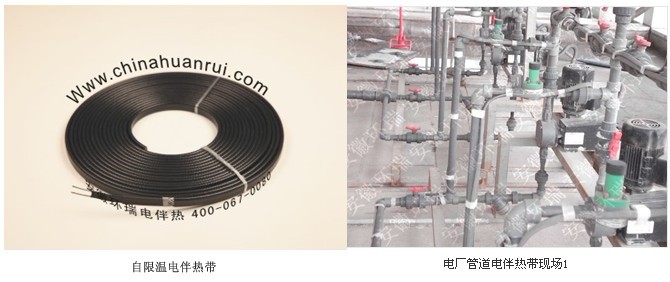

PTC自限溫電熱帶
工作原理：
自控溫電熱帶工作原理（無需溫控裝置，可實現自動控溫，多用于消防，太陽能管道防凍，石油，電廠等工業民用，參考伴熱溫度0-140度）：
自控溫伴熱電纜由導電高分子復合材料（塑料）和兩根平行金屬導線及絕緣護套構成的扁形帶狀電纜。其特性是導電高分子復合材料具有正溫度系數PTC特性，能隨被加熱體系的溫度變化自動調節輸出功率，自動限制加熱溫度。PTC特性即正溫度系數效應，是指材料電阻率隨著溫度的升高而增大，并在一定的溫度區間內電阻急劇增大的特性。當環境溫度升高時，其阻值也隨之上升，產生的熱量降低，當環境溫度升高到一定值時，半導電塑料內電流降到最小值，伴熱帶產生的熱量接近于零。
自調控電伴熱電纜溫度變化的情況：溫度上升時，電阻增大，功率減小；溫度下降時，電阻減小，功率增大
1、0-65度低溫管道電熱帶2. 65-105度中溫管道電熱帶（PTC型電加熱帶無需溫控器控制）
安徽環瑞DBR低溫,ZBR中溫,GBR高溫系列自限式電熱帶（管道加熱帶）專用于石油、化工、電力、消防等工藝管線或者容器儲罐及儀表的內熱式或者外熱式防凍和恒溫以及建筑化冰恒溫采暖等眾多場合，最高維持溫度為75℃，110℃，140度，在前述最高維持溫度以下，任何維持溫度通過熱工設計都可以達到。伴熱線用于普通區，危險區貨腐蝕區。
低溫系列產品型號：DBR-J DBR-B DBR-P DBR-F DBR-PB
中溫系列產品型號：ZBR-J ZBR-B ZBR-P ZBR-F ZBR-PB
（1）銅芯導線（7×0.42，7×0.50，19×0.32）
（2）內層發熱材料(不含氟低，中溫PTC，含氟中、高溫PTC)導電塑料
（3）阻燃聚乙烯，阻燃聚氟乙烯或氟塑料護層和加強護層 （4）鍍錫銅絲編織屏蔽層
|
|
低溫系列
|
中溫系列
|
|
標準顏色
|
黑色
|
棕色、褐色
|
|
最高維持溫度
|
65℃
|
105℃
|
|
最高表面溫度
|
85℃±5℃
|
120℃±5℃
|
|
最高承受溫度
|
85℃
|
130℃
|
|
最低施工溫度
|
—60℃
|
—30℃
|
|
絕緣電阻
|
最小值為2100MΩ
|
最小值為3000MΩ
|
|
工作電壓
|
12V 24V 36V 110V 220V 380V
|
12V 24V 36V 110V 220V 380V
|
|
10℃時輸出功率
|
10W/m 15W/m 20W/m 25W/m 35W/m 40W/m
|
25W/m 35W/m 40W/m 45W/m 50W/m 60W/m
|
|
防爆標志
|
ExeⅡT6
|
ExeⅡT4
|
|
防爆合格證書號
|
CNEx05.1101X CJEx07.124U
CNEx06.0205X
|
CNEx05.1101X CJEx07.124U
CNEx06.0205X
|
產品特點：
安徽環瑞電熱帶使用壽命長、節能、記憶性能好等優點:
1、 伴熱管線溫度均勻，不會過熱，安全可靠；2、節約電能；
3、間歇操作時，升溫啟動快速；4、安裝及運行費用低；
5、安裝維護簡便；6、便于自動化管理；7、無環境污染；
8、適合復雜管線伴熱；9、適用于遠離裝置的管線伴熱；10、適用于儀表箱及管道防凍。
1、 伴熱管線溫度均勻，不會過熱，安全可靠；2、節約電能；
3、間歇操作時，升溫啟動快速；4、安裝及運行費用低；
5、安裝維護簡便；6、便于自動化管理；7、無環境污染；
8、適合復雜管線伴熱；9、適用于遠離裝置的管線伴熱；10、適用于儀表箱及管道防凍。
使用場合：
專用于石油、化工、電力、消防等工藝管線或者容器儲罐及儀表的內熱式或者外熱式防凍和恒溫以及建筑化冰恒溫采暖等眾多場合，
產品標準：
GB/T 19835-2005 自限溫伴熱帶 GB3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求GB19518.1-2004 爆炸性氣體環境用電氣設備 電阻式伴熱器 第1部分；通用部分

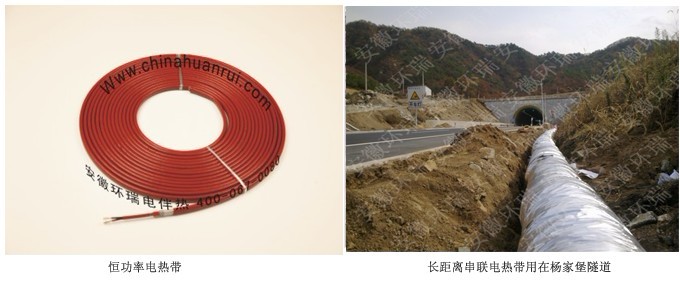

RDP 恒功率電伴熱帶
工作原理：
（防爆耐腐蝕區高溫電伴熱首選產品，維持溫度可0-185度，一般常見用于長輸石油管道，海洋鉆井平臺等船用方面，必須溫控器控制，若溫度無需要求太高或者無需精確控溫，建議客戶選擇自控溫電熱帶，成本低，更無需人工維護操作）
恒功率電伴熱帶單位長度的發熱量恒定，該電熱帶的形式可以使長度任意切割。使用本公司提供的組件，可以容易也進行現場終端連接，另外電熱帶外層的編制層不僅起著傳熱和散熱的作用，提高整體強度，同時還能作為安全接地線。
3．60-150度單相恒功率加熱電纜
恒功率電熱帶單位長度的發熱量恒定，該電熱帶的形式可以使長度任意切割。使用本公司提供的組件，可以容易也進行現場終端連接，另外電熱帶外層的編制層不僅起著傳熱和散熱的作用，提高整體強度，同時還能作為安全接地線。RDP2電熱帶用與向管道系統、儲罐、閘門。泵體的伴熱、防凍或儀表管線的工藝溫度維持
可用于防爆場合I，II級2區
|
產品型號
|
額定功率
|
最大使用長度
|
流體最高維持維度
|
最高耐溫度
|
|
RDP2(Q)-J3-10
|
10
|
210
|
150
|
205
|
|
RDP2(Q)-J3-20
|
20
|
180
|
120
|
205
|
|
RDP2(Q)-J3-30
|
30
|
150 130
|
90
|
205
|
|
RDP2(Q)-J3-40
|
40
|
|
65
|
205
|
4.180度高溫型恒功率加熱電纜
工藝溫度維持或防凍
高性能的RDP2-J4高溫恒功率電熱帶與RDP2-J3應用相同，是耐溫等級高，它尤其設和瀝青，重粘油管線伴熱及防凍
可用于防爆場合I，II級2區
|
產品型號
|
額定功率
|
最大使用長度
|
流體最高維持維度
|
最高耐溫度
|
|
RDP2(Q)-J4-40
|
40
|
140
|
205
|
260
|
|
RDP2(Q)-J4-60
|
60
|
115
|
180
|
260
|
5、串聯恒功率伴熱電纜
RDCHR型串聯伴熱電纜是一種由芯線發熱體的電熱產品，即在具有一定電阻的芯線上通過電流，芯線就發出焦耳熱，由于芯線單位長度的電阻和通過的電流。在整個長度上是相等的，各處的發熱量也就是相等的，不會如并聯型電加熱隨著使用長度的增加造成尾端功率低，因此它主要適用于長距離管線的伴熱保溫，用一個電源點供電。
|
型號規格
|
芯線結構
|
公截面m㎡
|
20℃阻值M/㏎
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.45
|
3
|
5.83
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.52
|
4
|
4.87
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.58
|
5
|
3.52
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.64
|
6
|
2.93
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.69
|
7
|
2.51
|
額定電壓：220V、380V、660V、1100V
絕緣電阻：≥750MKm
介電強度: 2×額定電壓+2500V
絕緣最高耐溫：J3-205℃、J6-250℃
最低安裝溫度：-50℃
產品特點：
1.不存在啟動電流,功率恒定.
2.最大使用長度長,最長單向使用長度可達 300米,雙向使用可達600米。串聯恒功率單根可達2000多米
3.不存在衰減,使用壽命長。
4.在中長管道和大型罐體方面,由于該電熱帶使用長度較長,所有回路數量較少,總成本較低.
5、發熱量較自控溫伴熱帶穩定性能強，側重于主動型加熱，并不是伴熱。
6、耐溫等級高，最高恒功率電伴熱課耐溫255℃
產品標準：
恒功率電熱帶 DB34/T 1497-2011地方標準 GB3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求GB19518.1-2004 爆炸性氣體環境用電氣設備 電阻式伴熱器 第1部分；通用部分

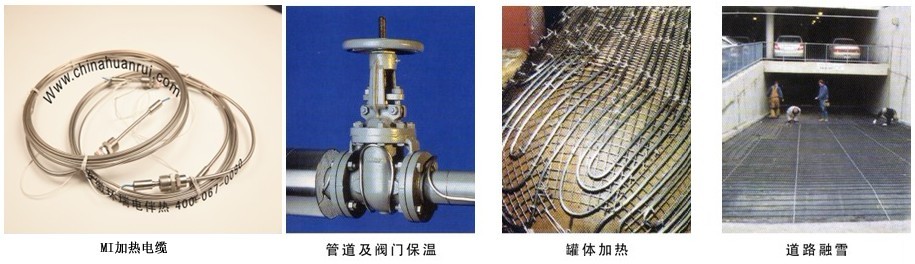

MI不銹鋼加熱電纜
工作原理：
MI電纜是采用 單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱絕緣體，無縫連續不銹鋼或銅管作為護套，采用特殊生產工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
6.200度以上（可根據客戶要求設計功率）防火型耐高溫不銹鋼電加熱電纜
MI電纜是采用 單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱絕緣體，無縫連續不銹鋼或銅管作為護套，采用特殊生產工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
不銹鋼護套系列礦物絕緣加熱電纜可以滿足高溫條件和大發熱功率（達269W/m）的需要。不銹鋼護套加熱電纜的最高承受溫度可達600℃，導體電阻值的范圍從28000-19.2Ω/km，礦物絕緣電纜具有優良的機械強度，耐腐蝕。
MI加熱電纜可分為單芯、雙芯加熱電纜，具體功率長度如下圖：
|
規格
|
米功率
|
電壓
|
長度
|
芯數
|
備注
|
|
Φ2.0
|
0-200
|
220
|
0—300
|
單、雙
|
外護管 不銹鋼
|
|
Φ3.0
|
0-150
|
220
|
0—200
|
單、雙
|
|
|
Φ4.0
|
0-200
|
220/380
|
0—150
|
單、雙
|
|
|
Φ5.0
|
0-250
|
220/380
|
0—120
|
單、雙
|
|
|
Φ6.0
|
0-300
|
220/380
|
0—80
|
單、雙
|
實際值根據實際應用決定，具有可能更低。在危險區域，這些數值有可能更低，以確保最大護套溫度不超過該區域的自然溫度，使用安徽環瑞設計。
產品特點：
不存在啟動電流,功率恒定..2、不存在衰減,同條件相比使用壽命長約3年. 3、耐溫等級高，最高耐溫600℃4、防火阻燃型，熱穩定性能強。5、可以不用作外保溫6、使用范圍較廣，可用于石油、化工等高溫伴熱以及融雪、坡道，道路融雪。
產品主要用途
1、石油化工行業
容器加熱、工藝管道保溫、貯槽伴熱保溫、原油管道清臘解堵
2、采暖保溫
建筑物大面積采暖工廠、倉庫保溫農業園藝暖房供熱、恒溫控制家禽養殖采暖
、寒冷地區露天設備設施
機械設備、飛機跑道、電視發射塔、涵洞、閥門
閘門、交通樞紐設施、學校、醫院露天臺階、間歇式液體泵
4、石油平臺和遠洋船泊
甲板防冷凝、船艙采暖、流體管道加熱保溫、機械設備保溫
5、燃燒預熱裝置
核電站反應堆預熱、燃油鍋爐預熱器、燃?xì)庋b置預熱器
6、飛機跑道、鐵路道軌、道叉等需要加熱、保溫的場所
相關國家，行業標準：
加熱最高溫度低于250℃的加熱電纜執行IEC800（92）標準，《額定電壓300/500V生活設施加熱和防結冰用加熱電纜》，超過250℃的加熱電纜執行企業標準。
綜上所述，恒功率電伴熱、自控溫伴熱電纜、MI加熱電纜的材質與工作原理不一，材質，維持溫度，使用長度等都有所不同。小編通過此將兩者進行比較。
材質：自控溫電伴熱帶有兩種護套（氟塑料外套和PVC護套耐溫105度，135度）提供防護防腐（205度），恒功率電伴熱只有含氟材質的外護套（加強型）和屏蔽網層（普通型）伴熱帶，最高耐溫255度。
維持溫度：自控溫伴熱線最高維持溫度（65 105度）恒功率電伴熱帶最高維持溫度（180度）
使用長度：自控溫加熱電纜最長單根使用長度不超過120米 ，恒功率電伴熱帶最長單根使用長度為330米。
芯帶寬度：自控溫伴熱帶最寬芯帶為13毫米，而恒功率電熱帶為扁圓形電伴熱帶不超過8mm
線芯不一：自控溫電伴熱帶線徑為7*0.42 7*0.52（國外型號的自控溫電伴熱帶為19*0.25）
電壓要求：自控溫電伴熱帶380V下功率最大35W，恒功率電伴熱帶380V最大功率60W
以上參數可以顯示，無論自控溫電伴熱帶外護套材質是否含氟，因維持溫度、承受溫度等，在某些場合無法用其代替，而自控溫電伴熱所應用的場合，若不考慮現場安裝問題。基本上恒功率電伴熱都能勝任，但由于恒功率電伴熱帶的溫度高，產品可以定義為伴熱電纜和加熱電纜之間，如果簡單溫度要求不精確，米數不多的情況用恒功率電伴熱帶，增大成本。目前電伴熱市場上，很多人都考慮用自控溫電伴熱帶，主要原因是因?yàn)樽钥販?b>電伴熱帶安裝靈活，可以隨意剪切，并且交叉纏繞，造價維護成本低。但是大型電伴熱工程，很多單位將恒功率電伴熱帶作為首選
與自控溫電伴熱帶相比,恒功率電伴熱帶存在以下特點:
1.不存在啟動電流,功率恒定.
2.最大使用長度長,最長單向使用長度可達 300米,雙向使用可達600米.
3.不存在衰減,同條件相比使用壽命長約3年.
4.在中長管道和大型罐體方面,由于該電伴熱帶使用長度較長,所有回路數量較少,總成本較低.
5.,必須與溫控器或其他溫控裝置一塊兒使用.
6.,不能交叉重疊,并禁止打結以防止電阻絲擠在一起.
7.存在最低使用長度,一般不能低于3米.
8.不能與蒸汽伴熱混合使用.
9.耐溫等級高,最高可耐溫255度
此外，MI加熱電纜同于恒功率電伴熱均需使用溫控器對其進行控制，一單控制系統損壞，加熱電纜本省持續加熱，加熱到一定程度可能把外保溫材料和電熱帶本身燒壞。是脾氣比較火爆的“伙伴”，而自控溫電熱帶由于其發熱原理自限溫的特性，即使控制系統出現問題也不會出現過熱的現象。但MI電纜因?yàn)椴馁|(zhì)原因，可以耐800℃的高溫，其防火，材質堅固度，都是最好的，所以不宜產生明火現象，是值得信賴的安全型加熱電纜.MI加熱電纜安全性能較于自控溫電伴熱帶來說，其安全性能較差。但優于恒功率伴熱帶，其維持溫度范圍與使用范圍是最為廣泛的電伴熱產品
